Fluxostat FS1 pentru lichide, corp alamă, filet 1", IP65 – EATEC

Fluxostat FS1 EATEC pentru monitorizarea debitului de lichid

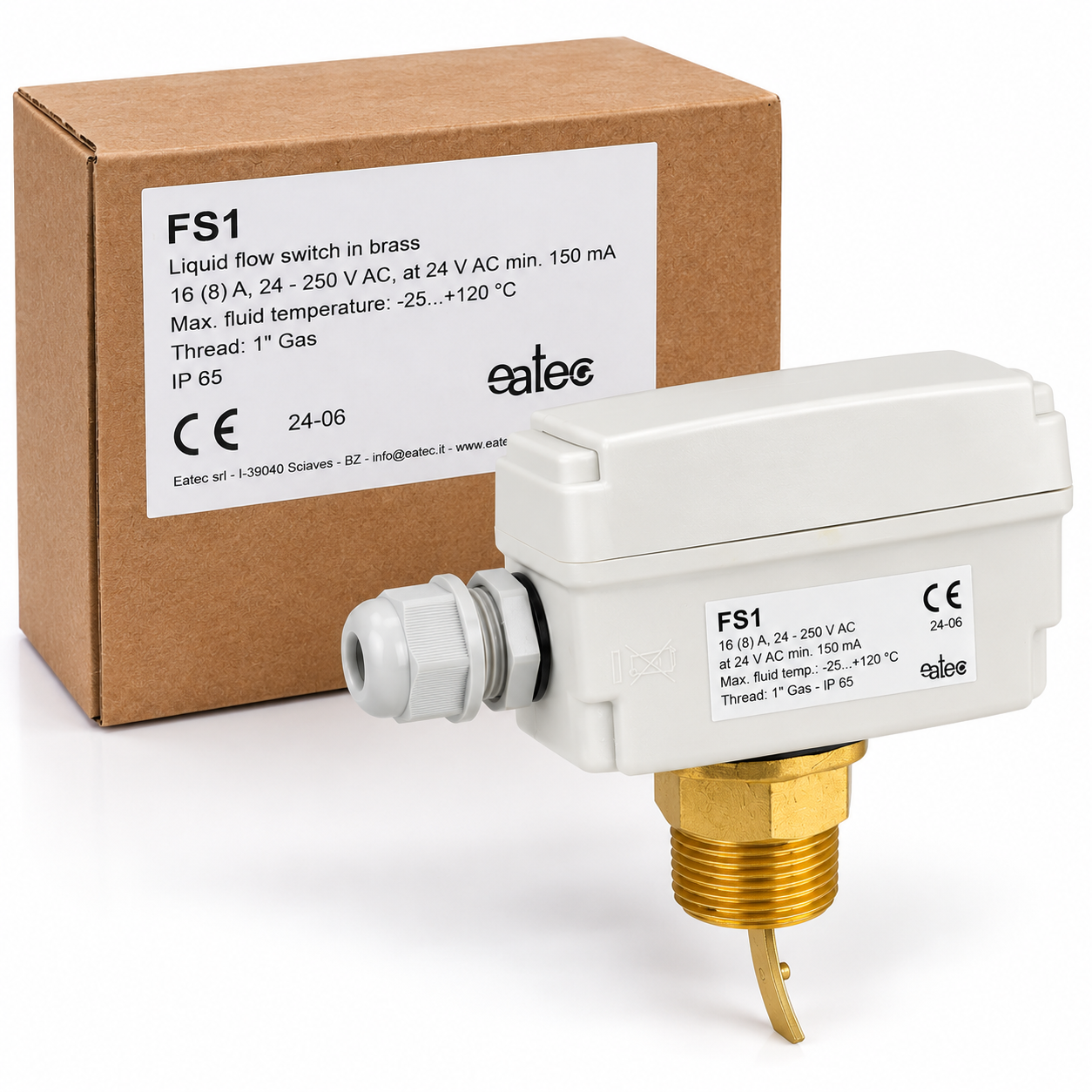

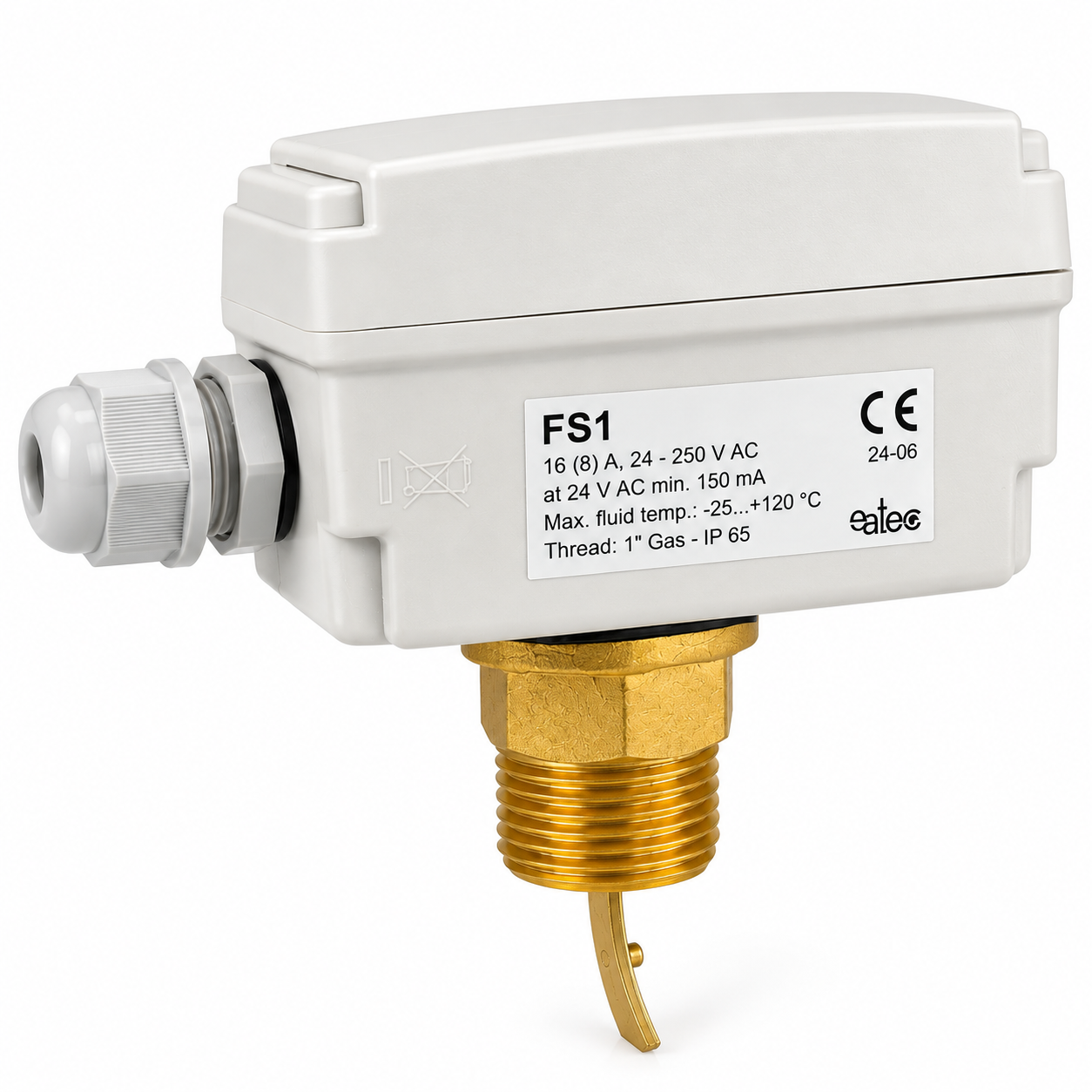

Fluxostatul FS1 EATEC este un dispozitiv electromecanic cu paletă destinat detectării și monitorizării debitului de lichid în instalații frigorifice, HVAC și circuite hidraulice. Modelul dispune de corp din alamă, conexiune filetată de 1" Gas și grad de protecție IP65, fiind proiectat pentru utilizarea cu apă, apă cu glicol și alte lichide neagresive.

Prin detectarea prezenței sau absenței debitului, fluxostatul poate fi integrat în sistemele de comandă și protecție ale chillerelor, pompelor de căldură, centralelor termice și altor echipamente care necesită confirmarea circulației lichidului înainte sau în timpul funcționării.

Controlul debitului și protecția instalației

Funcționarea fluxostatului se bazează pe o paletă acționată de curgerea lichidului. Atunci când există debit, deplasarea paletei determină comutarea contactului electric, permițând transmiterea semnalului necesar către sistemul de comandă. În lipsa debitului sau atunci când în instalație este prezent aer, contactul își schimbă starea și poate determina oprirea echipamentului protejat.

În instalațiile frigorifice cu apă, această funcție poate fi utilizată pentru protejarea evaporatorului și a compresorului în situațiile în care circulația lichidului este insuficientă. Sensibilitatea fluxostatului poate fi reglată prin șurub în funcție de debitul nominal al instalației.

Caracteristici electrice și domeniu de funcționare

FS1 utilizează un contact SPDT cu contacte NO/NC comutabile și are o capacitate electrică de 16 (8) A la 24–250 V AC. Curentul minim specificat la 24 V AC este de 150 mA.

Temperatura admisă a fluidului este cuprinsă între -25°C și +120°C, iar corpul din alamă este specificat pentru presiuni maxime tipice de 10–11 bar. Gradul de protecție IP65 contribuie la protejarea conexiunilor electrice împotriva pătrunderii prafului și apei în condițiile de instalare prevăzute de producător.

Aplicații pentru instalații frigorifice și HVAC

Fluxostatul FS1 poate fi utilizat în chillere și pompe de căldură, precum și pentru protecția debitului de apă în vaporizatoare frigorifice industriale. De asemenea, este potrivit pentru centrale termice, sisteme HVAC, turnuri de răcire și alte instalații în care funcționarea echipamentului trebuie condiționată de existența unui debit de lichid.

Conform documentației produsului, printre aplicațiile indicate se regăsesc și instalațiile cu vaporizatoare din gamele GNA, ED-A și GHN.

Montaj și utilizare

Pentru montajul standard, fluxostatul se instalează pe conducta orizontală de ieșire a apei din evaporator, iar paleta trebuie orientată în sensul curgerii, conform săgeții marcate pe corp. Montajul vertical este permis atunci când fluxul este ascendent.

Produsul este livrat cu corpul FS1 din alamă și palete de lungimi diferite, care permit adaptarea la diametrul conductei. Instalarea și conexiunile electrice trebuie realizate corespunzător aplicației și cu respectarea indicațiilor tehnice ale producătorului.

Fluxostate și componente pentru instalații frigorifice la EvoFrost

La EvoFrost găsești componente pentru controlul, protecția și automatizarea instalațiilor frigorifice și HVAC, destinate instalatorilor, tehnicienilor și firmelor de service. Alegerea corectă a fluxostatului trebuie realizată în funcție de caracteristicile circuitului, tipul fluidului, debitul instalației, presiunea de lucru și condițiile de montaj.
